双侧成像
近端、远端相机与对应光源配合，对输送中的玻璃检测区域进行成像。
案例背景
玻璃在产线输送时，需要围绕检测区域建立稳定的成像条件。该系统将相机、光源和机械调节机构配置在玻璃输送线周围，开展破片检测。
工位包含进料、中间和出料导向结构，近端与远端分别配置相机、光源及升降模组。图像检测界面用于呈现采集图像与检测过程。
检测与控制内容
机械位置调整
通过 X/Y 方向调整与 Z 轴旋转调整，使成像位置适配检测工位。
输送与导向
进料、中间和出料导向机构组织玻璃通过检测区域。

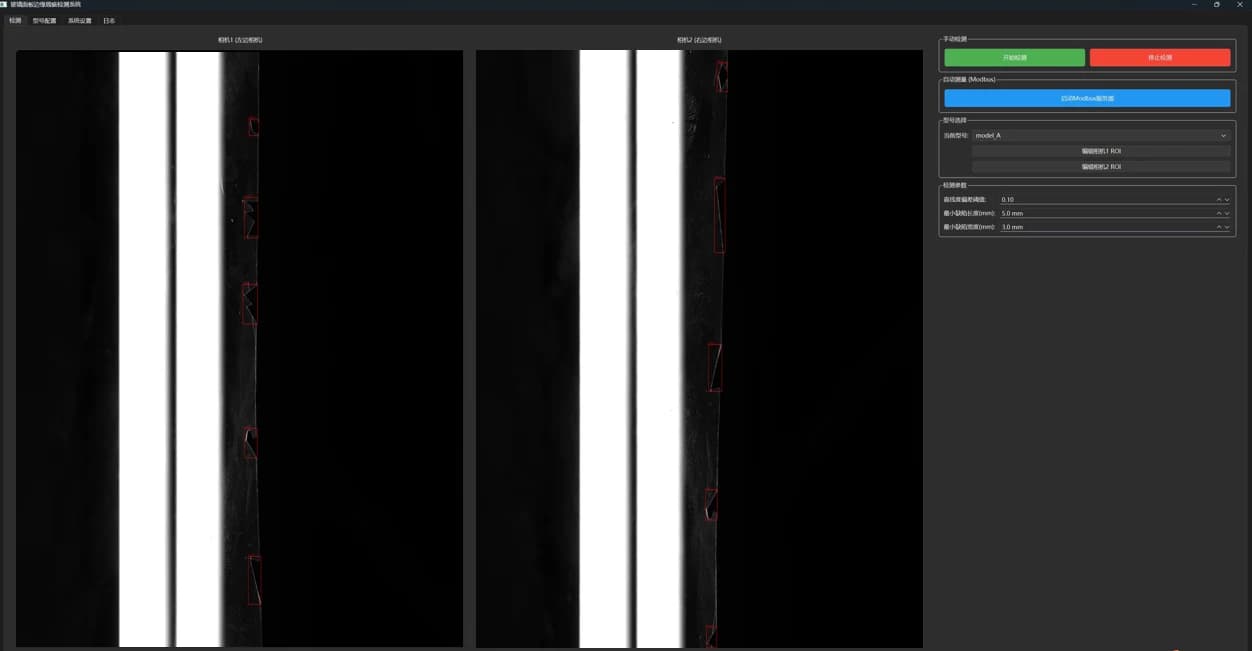

图像检测界面
在软件中呈现检测图像，支持观察玻璃边缘与破片相关特征。
实施环节
调整工位
设置导向位置、相机角度、光源与升降模组。
输送采图
玻璃沿输送方向经过检测区域，由近端与远端相机采集图像。
图像分析
在检测软件中分析图像并查看检测状态。
系统与指标
- 检测对象
- 产线输送中的玻璃破片
- 成像组件
- 近端相机、远端相机及配套光源
- 机械结构
- 型材框架、导向机构、近端与远端升降模组
- 调节方向
- X/Y 方向位置及 Z 轴旋转调整
应用方向
玻璃输送线
在玻璃经过指定区域时进行图像检查，衔接产线质量检测环节。
视觉工位集成
将成像、照明、机械调节与软件检测组织为完整工位。
